dimanche 12 décembre 2010

PREMIERE ETAPE : LA REALISATION DE LA CATHEDRE

Du dessin au modèle en plâtre de la cathèdre dans l'atelier de Franck Evennou


projet dessiné à l'échelle 1/10ème
agrandissement en taille réelle du dessin à l'échelle 1/10ème

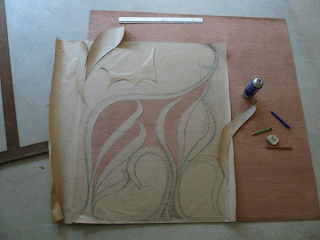

découpage et collage du papier sur bois pour la création du gabarit des bronzes
détourage du gabarit au pochoir
création d'un modèle en bois de taille réelle de l'assise et du dossier
et découpage du gabarit en bois des bronzes

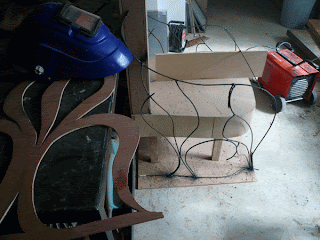

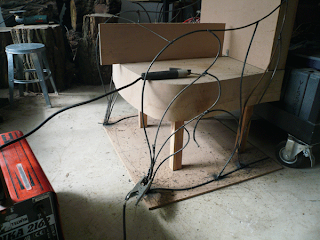

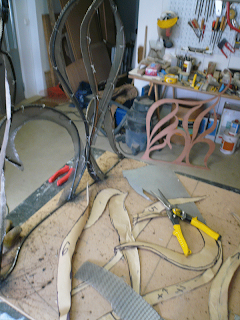

soudage à l'arc de la structure en acier mise en forme à partir du gabarit en bois

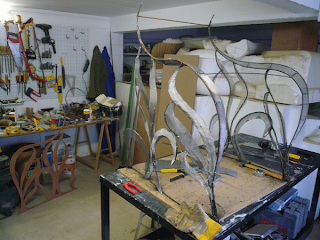

suite de la structure en acier
mise en place de grillage sur la structure acier pour l'application du plâtre
découpage des grillages d'après des gabarits de papier
et fixation à l'aide de fils de fer
application du plâtre sur la structure
finitions et ponçage du plâtre

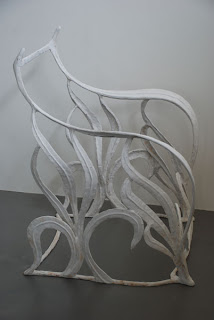

la sculpture en plâtre achevée, prête à être livrée à la fonderie

de la sculpture en plâtre de la cathèdre à la fonte de bronze dans la fonderie


la sculpture en plâtre est découpée en morceaux afin d'être moulée
prise d'empreinte pour obtenir le négatif du plâtre et application d'une couche protectrice de graphite
la coulée du bronze en fusion dans les châssis
détail de la coulée

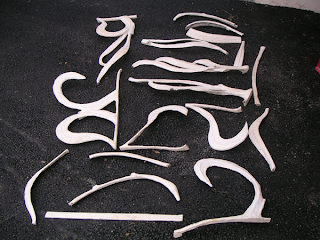

démoulage des bronzes


de la fonte brute à la finition de la cathèdre dans l'atelier de monture

ébarbage des fontes brutes
reconstitution du puzzle à l'aide du gabarit et du modèle d'assise en bois

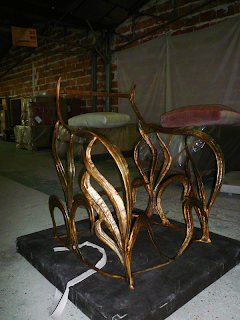

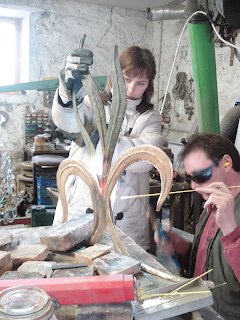

soudage des différents éléments de bronze
suite du soudage...

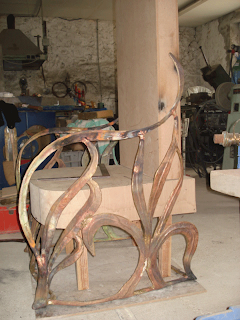

mise au point autour du modèle en bois
la ragréure consiste à poncer les soudures
application de la patine à chaud à l'aide d'un pinceau et d'un chalumeau
après avoir été patinée, la sculpture est ensuite cirée et prête à la livraison chez le tapissier

réalisation de l'assise dans l'atelier de tapisserie


dans l'atelier de menuiserie...
réalisation de la carcasse

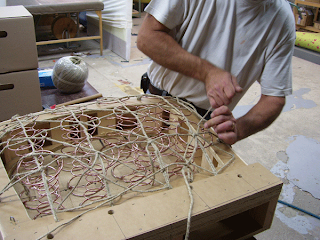

guindage de l'assise après fixation des ressorts sur les sangles
mise en place du crin végétal

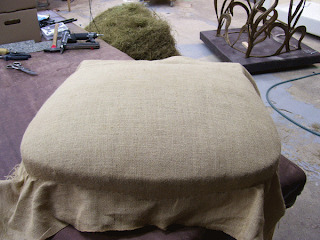

recouvrement par une toile forte

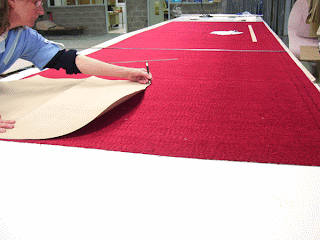

découpage du tissu d'après gabarit
couture

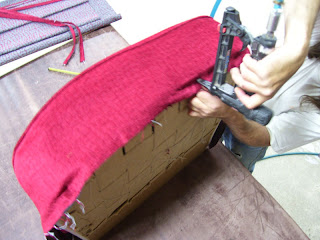

agrafage du tissu
fermeture du dossier au feuillard métallique
finition du dossier

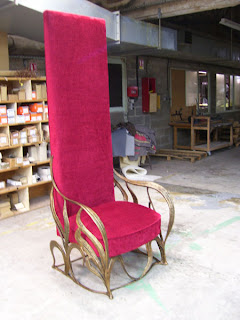

la cathèdre est enfin achevée !

Le mobilier liturgique de la cathédrale de Noyon

Nous vous invitons à suivre ci-dessous tout le processus de fabrication de l'ensemble du mobilier liturgique : le porte-cierge pascal, l'ambon, les fauteuils des célébrants et l'autel qui sont à découvrir à la cathédrale depuis le 5 décembre 2010.

présentation de la cathèdre créée par Franck Evennou au rassemblement européen des Confréries de Saint Eloi à la cathédrale de Noyon le 6 juin



Père Philippe Montier, Archiprêtre de la cathédrale Notre Dame de Noyon, Franck Evennou et Monseigneur Jacques-Benoit Gonnin, Evêque de Beauvais, Noyon et Senlis

samedi 11 décembre 2010

DEUXIEME ETAPE : LA REALISATION DE L'AMBON ET DU PORTE CIERGE PASCAL


Du dessin au modèle en bronze de l'ambon

projet dessiné à l'échelle 1/10ème

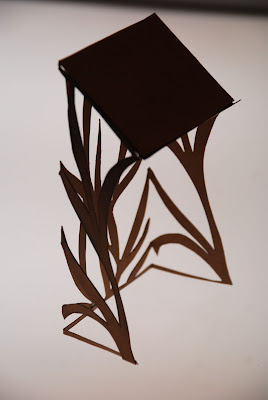

maquette en carton
création de la structure en bois servant de support pour souder l'acier
mise en place de grillage sur la structure en acier pour l'application du plâtre
le plâtre est ponçé et la sculpture achevée
après découpage pour fondre les pièces en bronze, les morceaux de plâtre retournent numérotés à l'atelier de monture afin de pouvoir reconstituer le puzzle en bronze
ébarbage et monture des bronzes
puis réalisation de la patine après la monture



Du dessin au modèle en bronze du porte-cierge

projet dessiné à l'échelle 1/10ème
création de la structure en bois servant de support pour souder l'acier
structure en acier avec grillage
structure recouverte de plâtre
le modèle en plâtre est achevé
départ pour la fonderie et retour des plâtres et bronze à l'atelier de monture après la fonte

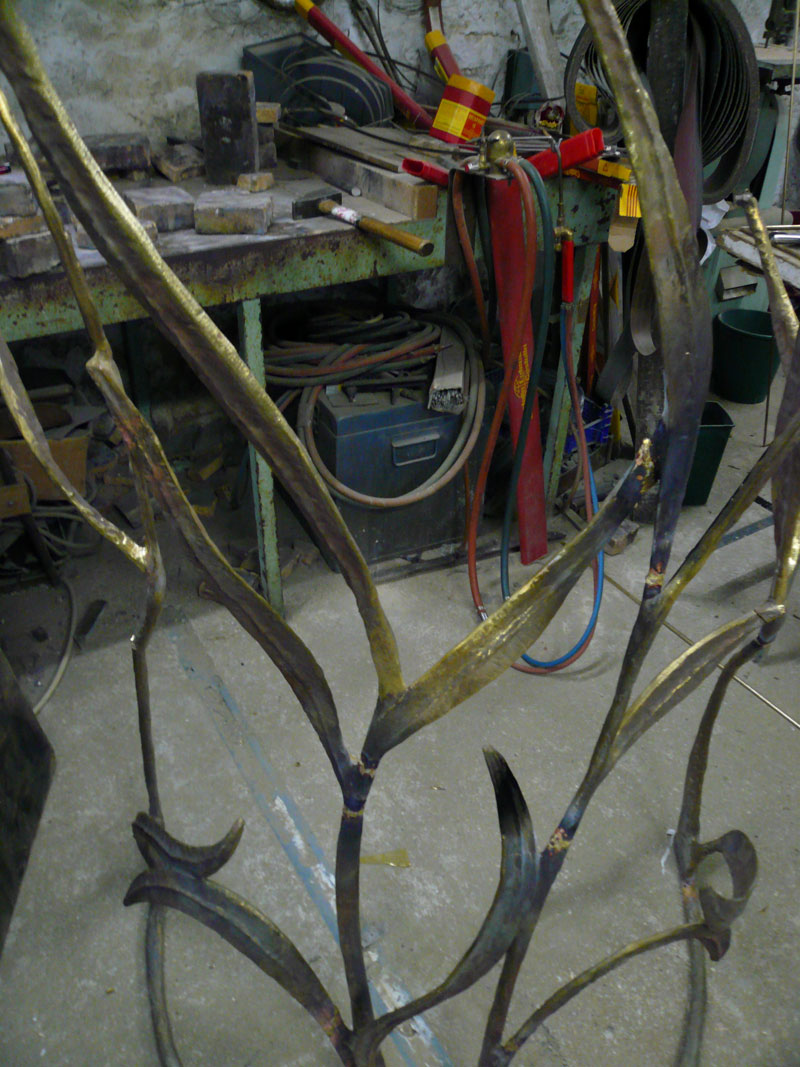

soudure et patine
